2.png)
Espumas rígidas de poliuretano fabricadas a partir de pet y pc reciclados químicamente
- Autores/as
-
-
Kamilly S. Souza
EEEFM Wallace Castelo Dutra – ES
Autor/a
-
Luiz H. Bigles
EEEFM Wallace Castelo Dutra – ES
Autor/a
-
Luiz H. de Lima
EEEFM Wallace Castelo Dutra – ES
Autor/a
-
Autor/a
-
Autor/a
-
David Manuel Costa Passinhas
Universidade Federal do Espírito Santo, CEUNES - Centro Universitário Norte do Espírito Santo.
Autor/a
-
Breno Nonato Melo
Universidade Federal do Espírito Santo, CEUNES - Centro Universitário Norte do Espírito Santo.
Autor/a
-
- Palabras clave:
- Reciclaje químico, Plásticos, Poliuretanos
- Resumen
-
El tereftalato de polietileno (PET) y el policarbonato (PC) reaccionados con glicerol producen precursores de poliol para poliuretanos. Se sintetizaron poliuretanos a partir de PET y PC despolimerizados en glicerol reaccionado con diisocianato de 4,4'-difenilmetano (MDI) en proporciones de 0,8 y 1,0 utilizando agua como agente espumante al 0%, 1% y 2%. El contenido de hidroxilo fue de 287 ± 10 mgKOH/g para el poliol de PET (PET-OL) y de 520,99 ± 11,62 mgKOH/g para el poliol de PC (PC-OL). Los espectros FTIR de los PU sintetizados mostraban las bandas típicas de los PU (1730 cm-1) y los sintetizados a partir de PC-OL mostraban restos de MDI observados por la banda a 2270 cm-1. Presentaban densidades aparentes inferiores a 0,6 g/cm3, típicas de los aislantes térmicos. La densidad disminuía a medida que aumentaba el contenido de agua, al igual que la relación NCO/OH. Además, los materiales sintetizados con PET-OL son más densos que los sintetizados con PC-OL. Las imágenes de microscopía óptica de las topografías de los PU indican materiales homogéneos que contienen más células cerradas que abiertas. Los PU fabricados con PC-OL absorben más agua que los fabricados con PET-OL.
- Biografía del autor/a
- Referencias
-
Thakur, V. K. (2015). Recycled Polymers: Properties and Applications, UK, Smithers Rapra, v.2.
Rosa, D. P, Araújo, L. V, Araújo, R. C. S., Paterno, L. G., Mol, A. R., Pasa, V. M. D., & Melo, B. N. (2019). PET-OL uma nova classe de polóis na síntese de poliuretanos, 15º CBPOL, Bento Gonçalves, Brasil.
Kao, C. Y., Cheng, W. H., & Wan, B. Z. (1997). lnvestigation of catalystic glycolysis to polyethylene terephthalate by differential scanning calorimetry. Thermochimica Acta, 292, 95-104. Recuperado de https://scholars.lib.ntu.edu.tw/bitstream/123456789/66867/1/08.pdf
Giovanella, J., Janczkowski, R., Soares, G. C., Serafim, C. E., Ramos, T. O. B., Silva, C. W., da, Molinari, E. J., & Conti, D. S. (2008). Reciclagem de materiais: estudo das propriedades mecânicas de policarbonato reciclado de discos compactos, Revista Matéria, 13(4), 643-649. Recuperado de https://www.scielo.br/j/rmat/a/tL3Lyz7Pv7MtTFbktdzC7QC/?format=pdf&lang=pt

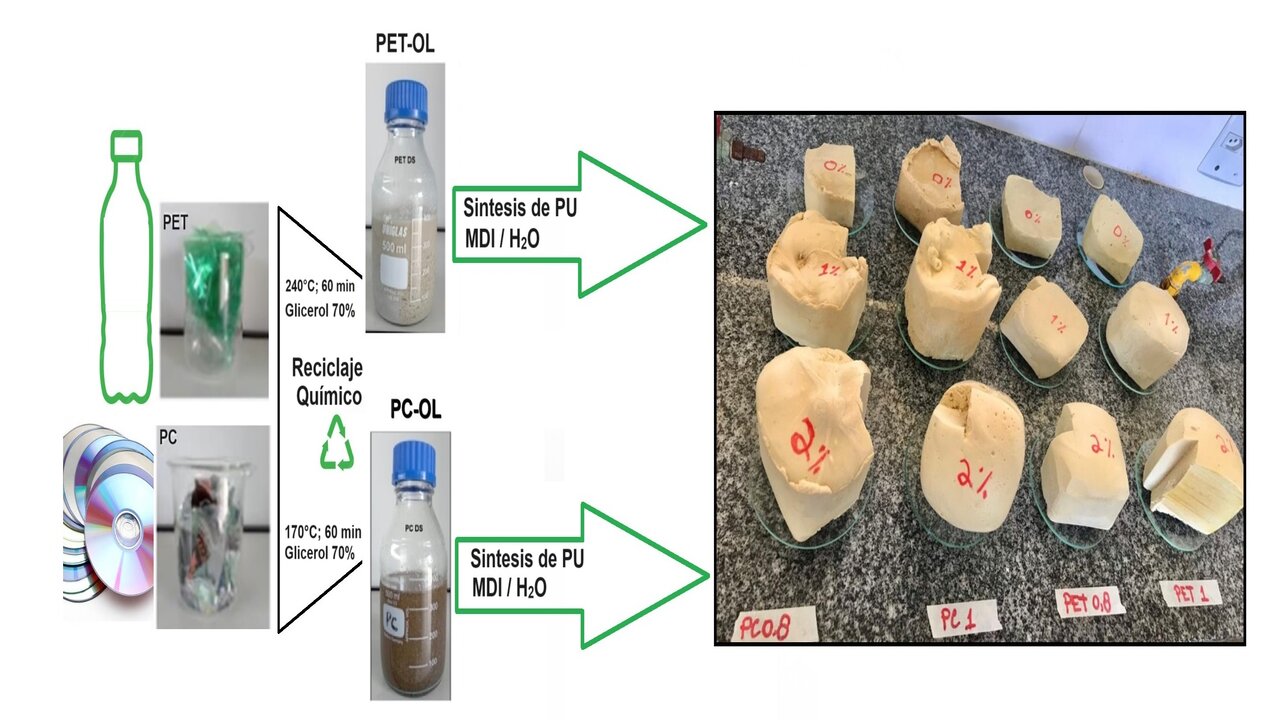

- Cover Image
-
- Descargas
- Archivos adicionales
- Publicado
- 2023-12-15
- Número
- Vol. 9 Núm. 6 (2023): Edición Especial Semana de la Química del Norte de Espírito Santo (SEQUINES)
- Sección
- Edição Especial "Semana de Química do Norte do Espírito Santo
- Licencia
-
Derechos de autor 2023 Brazilian Journal of Production Engineering
Esta obra está bajo una licencia internacional Creative Commons Atribución 4.0.
Todas las obras publicadas en la Revista Brasileña de Ingeniería de Producción (BJPE) están bajo la licencia Creative Commons Atribución 4.0 Internacional (CC BY 4.0). Esto significa que: Cualquier persona puede copiar, distribuir, exhibir, adaptar, remezclar e incluso utilizar comercialmente el contenido publicado en la revista; Siempre que se reconozca debidamente a los autores y a BJPE como fuente original; No se requiere permiso adicional para la reutilización, siempre que se respeten los términos de la licencia. Esta política cumple con los principios de acceso abierto, promoviendo la amplia difusión del conocimiento científico. 🔗 Haga clic aquí para acceder a la licencia completa.
