Uso da tecnologia BIM na compatibilização de projetos: estudo de caso em edificação residencial

Jamile Cristine de Souza Oliveira; Thayná Cavalcante Tavares; Dimas de Castro e Silva Neto

doi:10.47456/bjpe.v11i3.48357

Autores

Jamile Cristine de Souza Oliveira Universidade Federal do Cariri, Centro de Ciências e Tecnologia Autor
Thayná Cavalcante Tavares Universidade Federal do Cariri, Centro de Ciências e Tecnologia Autor https://orcid.org/0009-0002-6508-1027
Dimas de Castro e Silva Neto Universidade Federal do Cariri, Centro de Ciências e Tecnologia Autor https://orcid.org/0000-0002-2889-104X

DOI:

https://doi.org/10.47456/bjpe.v11i3.48357

Palavras-chave:

BIM, Compatibilização de projetos, Interferências

Resumo

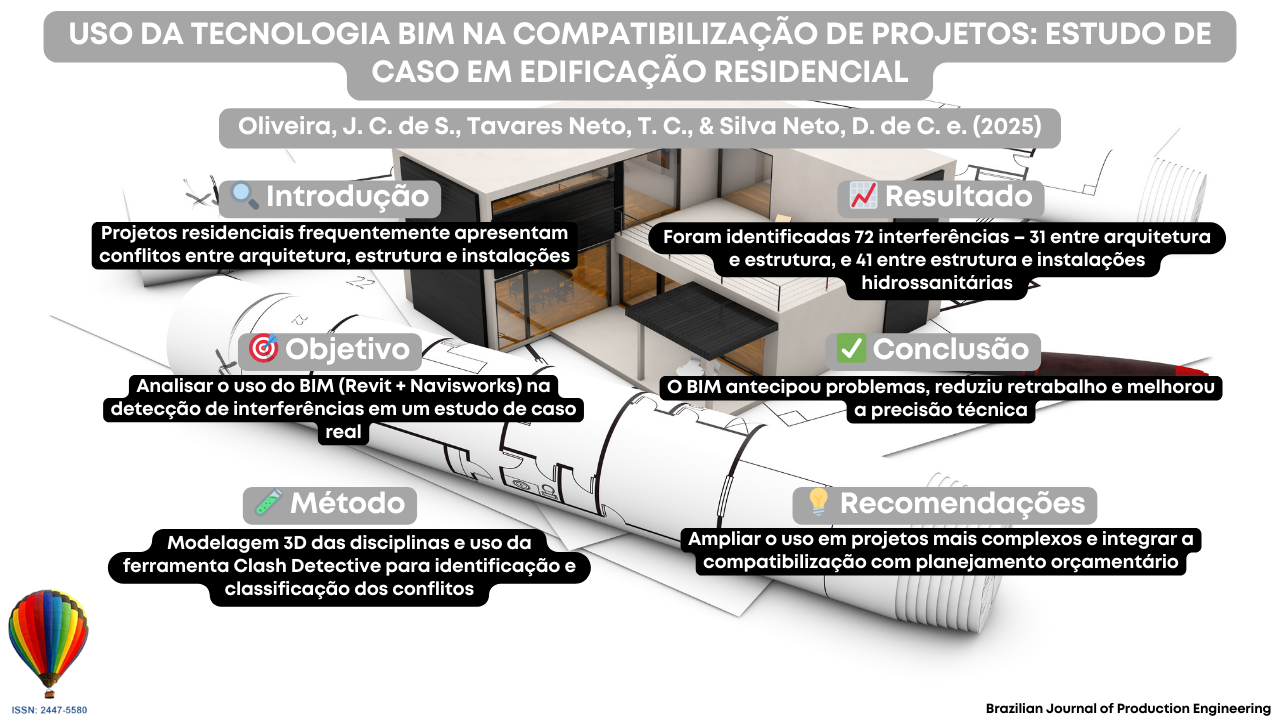

A compatibilização de projetos contribui para evitar inconsistências entre disciplinas, mas nem sempre é bem conduzida quando feita com ferramentas bidimensionais. Neste estudo, analisou-se a aplicação da tecnologia BIM (Building Information Modeling) na detecção de interferências entre os projetos arquitetônico, estrutural e hidrossanitário de uma residência unifamiliar. A metodologia incluiu a modelagem dos projetos no software Revit e a análise de conflitos no Navisworks, com uso do recurso Clash Detective. Foram identificadas 72 interferências: 31 entre os elementos arquitetônicos e estruturais, e 41 entre estrutura e instalações hidrossanitárias. Parte dos conflitos foi resolvida com ajustes simples nos modelos, mas alguns, especialmente os relacionados às tubulações, exigiram alterações no traçado e revisão de elementos estruturais. A experiência mostrou que o uso de modelos 3D favorece a antecipação de problemas ainda na fase de projeto, o que pode reduzir retrabalho e facilitar a tomada de decisão técnica. Apesar da análise estar limitada a um único projeto, os resultados obtidos dialogam com estudos anteriores sobre o uso do BIM na construção civil, indicando benefícios práticos para a coordenação de projetos.

Downloads

Os dados de download ainda não estão disponíveis.

Biografia do Autor

Jamile Cristine de Souza Oliveira, Universidade Federal do Cariri, Centro de Ciências e Tecnologia

-
Thayná Cavalcante Tavares, Universidade Federal do Cariri, Centro de Ciências e Tecnologia

Engenheira Civil graduada pela Universidade Federal do Cariri (UFCA), com formação técnica em Edificações. Atua em pesquisa e desenvolvimento nas áreas de sustentabilidade urbana, economia circular e parcerias público-privadas (PPPs). Possui experiência em projetos acadêmicos e institucionais com foco em gestão de resíduos da construção civil, indicadores de sustentabilidade e inovação no setor da construção. Participou de projetos de extensão e ensino voltados à promoção de práticas sustentáveis e inclusão acadêmica. Tem diversos cursos de formação complementar em áreas técnicas e de gestão, além de publicações em eventos e periódicos científicos. Busca contribuir com soluções inovadoras e integradas para os desafios urbanos e ambientais contemporâneos.
Dimas de Castro e Silva Neto, Universidade Federal do Cariri, Centro de Ciências e Tecnologia

Engenheiro Civil formado pela Universidade de Fortaleza; Mestre em Gerenciamento de Infraestruturas, pela Universidade Birmingham na Inglaterra; e Doutor em Engenharia Civil, na área de Parcerias Público-Privadas pela Universidade de Aveiro - UA, em Portugal. Atualmente é Professor Associado da Universidade Federal do Cariri - UFCA, do Curso de Engenharia Civil. Fundador e professor convidado do Curso de Pós-Graduação em Gestão das Construções da Universidade Regional do Cariri - URCA.Como pesquisador, colabora nos Grupos de Pesquisa das Unidades de Investigação RISCO (UA) e CERIS (IST/Universidade de Lisboa) em Portugal, tendo publicado artigos em periódicos de classificação Qualis "A" como o Journal of Construction Engineering and Management - JCEM e o Journal of Infrastructure Systems - JIS da American Society of Civil Engineers - ASCE. Revisor Ad Hoc de projetos de agência de fomento (CNPq) e de periódicos nacionais e internacionais, como o Journal fo Building Engineering-JBE. Membro da equipe editorial da Revista Brazilian Journal of Production Engineering-BJPE. Articulista e cronista frequente, desde 2008, no Jornal do Cariri e Jornal O Povo. É fundador e líder do grupo de pesquisas do Laboratório de Estudos em Gerenciamento da Construção - LEGEC/UFCA, onde orientou bolsistas e tem publicado trabalhos científicos no tema das PPPs e concessões no Ceará. Tem experiência nas áreas de Gestão, Economia e Infraestruturas, atuando como colaborador em diversos projetos de: Modelagem e Contratação de Parcerias Público-Privadas-PPP e Concessões; Estudos de Viabilidade e Planejamento de Projetos de Infraestrutura; Governança Pública e Gestão Empresarial.

Referências

Associação Brasileira de Normas Técnicas. (2023). NBR 6118:2023 Projeto de estruturas de concreto: procedimento. ABNT.

Aziz, R. M., Nasreldin, T. I., & Hashem, O. M. (2024). The role of BIM as a lean tool in design phase. Journal of Engineering and Applied Science, 71(1), 23. https://doi.org/10.1186/s44147-023-00340-3

Bitaraf, I., Salimpour, A., Elmi, P., & Shirzadi Javid, A. A. (2024). Improved building information modeling based method for prioritizing clash detection in the building construction design phase. Buildings, 14(11), 3611. https://doi.org/10.3390/buildings14113611

Chahrour, R., Hafeez, M. A., Ahmad, A. M., Sulieman, H. I., Dawood, H., Rodriguez-Trejo, S., Kassem, M., Naji, K. K., & Dawood, N. (2021). Cost-benefit analysis of BIM-enabled design clash detection and resolution. Construction Management and Economics, 39(1), 55–72. https://doi.org/10.1080/01446193.2020.1802768

Eldeep, A. (2022). Benefits of integration between lean and BIM in the design and construction phase; Lessons learned. SVU-International Journal of Engineering Sciences and Applications, 3(1), 21–28. https://doi.org/10.21608/svusrc.2022.120081.1029

Harode, A., Thabet, W., & Gao, X. (2024). Developing a machine-learning model to predict clash resolution options. Journal of Computing in Civil Engineering, 38(2), 04024005. https://doi.org/10.1061/JCCEE5.CPENG-5548

Harode, A., Thabet, W., & Leite, F. (2024). Formulation of feature and label space using modified delphi in support of developing a machine-learning algorithm to automate clash resolution. Journal of Construction Engineering and Management, 150(3), 04023173. https://doi.org/10.1061/JCEMD4.COENG-14167

Hartmann, T. (2010). Detecting design conflicts using building information models: A comparative lab experiment. Proceedings of the CIB W78 2010: 27th International Conference on Applications of IT in the AEC Industry (pp. 16–18). Cairo, Egypt: International Council for Research and Innovation in Building and Construction (CIB). Recuperado de https://itc.scix.net/pdfs/w78-2010-57.pdf

Hasannejad, A., Majrouhi Sardroud, J., Shirzadi Javid, A. A., Purrostam, T., & Ramesht, M. H. (2022). An improvement in clash detection process by prioritizing relevance clashes using fuzzy-AHP methods. Building Services Engineering Research and Technology, 43(4), 485–506. https://doi.org/10.1177/01436244221080023

Hasannejad, A., Sardrud, J. M., & Shirzadi Javid, A. A. (2023). BIM-based clash detection improvement automatically. International Journal of Construction Management, 23(14), 2431–2437. https://doi.org/10.1080/15623599.2022.2063014

Hu, Y., & Castro-Lacouture, D. (2019). Clash relevance prediction based on machine learning. Journal of Computing in Civil Engineering, 33(2), 04018060. https://doi.org/10.1061/(ASCE)CP.1943-5487.0000810

Jang, S., & Lee, G. (2018). Impact of organizational factors on delays in BIM-based coordination from a decision-making view: A case study. Journal of Civil Engineering and Management, 24(1), 19–30. https://doi.org/10.3846/jcem.2018.296

Jowett, B., Al Hattab, M., & Kassem, M. (2018). Demystifying collaboration in BIM-based projects under design-build procurement: Clash detection as a use value. In B. Kumar (Ed.), Contemporary strategies and approaches in 3-D information modeling (pp. 158-190). IGI Global Scientific Publishing. https://doi.org/10.4018/978-1-5225-5625-1.ch007

Juszczyk, M., Wieczorek, D., Pacyno, H., & Dzienniak, A. (2023). Clash detection based on IFC/BIM models – Case studies process parameterization. Proceedings of the 6th IPMA SENET Project Management Conference “Digital Transformation and Sustainable Development in Project Management”, 110–126. https://doi.org/10.5592/CO/SENET.2022.8

Kermanshahi, E. K., Tahir, M. B. M., Shukor Lim, N. H. A., Balasbaneh, A. T., & Roshanghalb, S. (2020). Implementation of building information modeling for construction clash detection process in the design stage: A case study of malaysian police headquarter building. IOP Conference Series: Earth and Environmental Science, 476(1), 012009. https://doi.org/10.1088/1755-1315/476/1/012009

Lin, W. Y., & Huang, Y.-H. (2019). Filtering of irrelevant clashes detected by BIM software using a hybrid method of rule-based reasoning and supervised machine learning. Applied Sciences, 9(24), 5324. https://doi.org/10.3390/app9245324

Liu, X., Zhao, J., Yu, Y., & Ji, Y. (2024). BIM-based multi-objective optimization of clash resolution: A NSGA-II approach. Journal of Building Engineering, 89, 109228. https://doi.org/10.1016/j.jobe.2024.109228

Mayer, P., Funtík, T., & Honti, R. (2022). MEP coordination and clash management in BIM and common data environment. Czech Journal of Civil Engineering, 8(2), 54–63. https://doi.org/10.51704/cjce.2022.vol8.iss2.pp54-63

Meem, T. M., & Iordanova, I. (2023). Overcoming obstacles in BIM-based multidisciplinary coordination: A literature overview. In R. Gupta, M. Sun, S. Brzev, M. S. Alam, K. T. W. Ng, J. Li, A. El Damatty, & C. Lim (Org.), Proceedings of the Canadian Society of Civil Engineering Annual Conference 2022 (V. 363, p. 637–654). Springer International Publishing. https://doi.org/10.1007/978-3-031-34593-7_39

Motiejunas, V. (2016). Improving the MEP coordination using BIM technologies: A case study based on observations and interviews (Master’s thesis, Chalmers University of Technology, Gothenburg, Sweden). Chalmers University of Technology. Recuperado de https://publications.lib.chalmers.se/records/fulltext/244829/244829.pdf

Pérez, Y., Ávila, J., & Sánchez, O. (2024). Influence of BIM and Lean on mitigating delay factors in building projects. Results in Engineering, 22, 102236. https://doi.org/10.1016/j.rineng.2024.102236

Seo, Jung-Ho, Lee, Baek-Rae, Kim, JuHyong, & Kim, Jae-Jun. (2012). Collaborative process to facilitate BIM-based clash detection tasks for enhancing constructability. Journal of the Korea Institute of Building Construction, 12(3), 299–314. https://doi.org/10.5345/JKIBC.2012.12.3.299

Wong, J. K. W., Zhou, J. X., & Chan, A. P. C. (2018). Exploring the linkages between the adoption of BIM and design error reduction. International Journal of Sustainable Development and Planning, 13(01), 108–120. https://doi.org/10.2495/SDP-V13-N1-108-120
